Гидравлические фитинги

Гидравлический фитинг представляет собой одну из наиболее значимых составляющих любого трубопровода. По внешнему виду это на штуцер или с шаровой или канонической присоединительной или обжимной гайкой. соединительную функцию в гидравлической системе.

Назначение

Фитинг используется для соединений трубопроводов, арматуры гидро-пневмооборудования в гидросистемах различных машин и агрегатов, фитинги для гидравлики решают несколько задач:

  • создают герметичное соединение;
  • изменяют направление трубопровода;
  • соединяют узлы трубопроводов и их разветвление;
  • соединяют трубы разных диаметров;
  • управляют существующими потоками в гидросистеме;
  • оформляют точки подключения арматуры.

Ни одна гидравлическая система не может корректно функционировать без таких стыковочных элементов. Их основное предназначение – гарантировать надежность соединения узлов, их прочность и долговечность. Фитинги для шлангов высокого давления применяются для монтажа трубопроводов бытового и технического назначения. В зависимости от материала и параметров труб выпускают изделия разных типов, размеров и форм с усл. Проходом Dy6 –Dy76

Основные характеристики качественного гидравлического фитинга

Стыковочные элементы и фитинги постоянно подвергаются воздействию высокого давления, поэтому они должны обладать следующими характеристиками:

  • прочность, надежность и герметичность;
  • химическая совместимость с различными элементами;
  • повышенная стойкость к коррозии;
  • стойкость к агрессивному воздействию окружающей (влажность, температуры грязь и пр.) среды;
  • желательно использовать разборные или съемные элементы, например, резьбовые фитинги из нержавеющей стали.

Для производства соединительных элементов и фитингов используют сплавы, и цветные металлы нержавеющие стали. Защиту от агрессивного воздействия на соединитель выполняет качественное и стойкое антикоррозийное покрытие, которое наносят с обеих сторон. Это особенно важно, так как негативное воздействие на изделие может быть оказано не только извне, но и изнутри. Качественный фитинг, изготовленный с соблюдением всех норм, будет работать в течение длительного времени, не требуя замены или ремонта.

Классификация

Все фитинги для РВД принято классифицировать на основании четырех основных признаков:

  1. Функциональность изделия (совокупность возможных вариантов использования).
  2. Способ фиксации на трубопроводе (при помощи резьбы или муфты).
  3. Материал, который был использован для изготовления.
  4. Геометрические параметры трубопровода (его диаметр условного прохода и пр.).

В продаже представлен большой ассортимент стыковочных изделий. Чтобы не ошибиться с выбором и купить правильный фитинг, необходимо опираться на представленный список их основных признаков.

Типы фитингов по функциональности

Согласно этому признаку выделяют:

  • Отводы. Предназначены для оформления углов на линиях магистрали. Они позволяют «сгибать» трубы под углами 45, 60, 90 и 120 градусов. Если использовать метод контролируемой деформации трубы, герметичность согнутого участка может быть нарушена.
  • Коллекторы, крестовины, тройники. Используют при необходимости разветвления основной магистрали на несколько частей. В данном случае возможно как перпендикулярное ответвление линии, так и угловое.
  • Штуцеры, сгоны, муфты. Необходимы для соединения систем в прямую линию, для осуществления двунаправленного или однонаправленного потока специальных газов и жидкостей, для соединения частей трубопровода и т.д. Фитинги, относящиеся к этой группе, могут быть цельными и составными.
  • Адаптеры, (переходники). Предназначены для стыковки участков трубопровода с различными размерами и резьбами условного прохода.
  • Заглушки. Используют для завершения гидравлической системы без сварки.

Выбрать и купить гидравлические фитинги достаточно просто – главное решить, какую задачу они должны выполнять.

Типы фитингов по способу фиксации

Стыковочные элементы подразделяются на следующие типы:

  1. Резьбовые. Фиксируются на трубопроводе при помощи муфты и сгона/штуцера. Их преимущество в том, что они имеют резьбу (внутреннюю или внешнюю) и накручиваются на трубу. Это позволяет, в случае необходимости, разобрать место стыковки и повторно использовать деталь. Такой тип прекрасно функционирует в условиях высокой нагрузки, а герметичность соединению обеспечивают намотанные на резьбу фитинга специальные уплотнители. Строение резьбового фитинга:

  2. Пресс-фитинги. Отличный вариант для соединения труб любого типа. Они фиксируются при помощи гильзы, которая обжимается вокруг тела трубопровода. Они не разбираются, в отличие от резьбовых. Однако, при правильном монтаже, отличаются герметичностью, не подтекают и служат намного дольше. К минусам относят невозможность формирования разъемного соединения. Строение пресс-фитинга:

  3. Компрессионные. Состоят из разрезного кольца, затягиваемого гайкой. Подходят для оформления труб разного размера и разных материалов. Для компрессионных соединителей характерна простота установки, стойкость к вибрациям и герметичность. Их, как и резьбовые, можно разобрать. Однако к повторному использованию они не рекомендуются. Строение компрессионного (зажимного) фитинга:

  4. Капиллярной пайки. Требуют соблюдения особой технологии монтажа: проволоку, нанесенную на внутреннюю резьбу, подвергают нагреванию. В результате чего, она расплавляется, спаивая детали.

  5. Самофиксирующиеся. Предназначены для крепления труб, выполненных из разных материалов. Строение пуш-фитинга:

Тип фиксации выбирают в зависимости от особенностей предстоящей работы и устанавливаемого оборудования. От этого зависит и стоимость соединителя. Также необходимо учитывать предполагаемую нагрузку и диаметр труб.

Типы фитингов по материалу изготовления

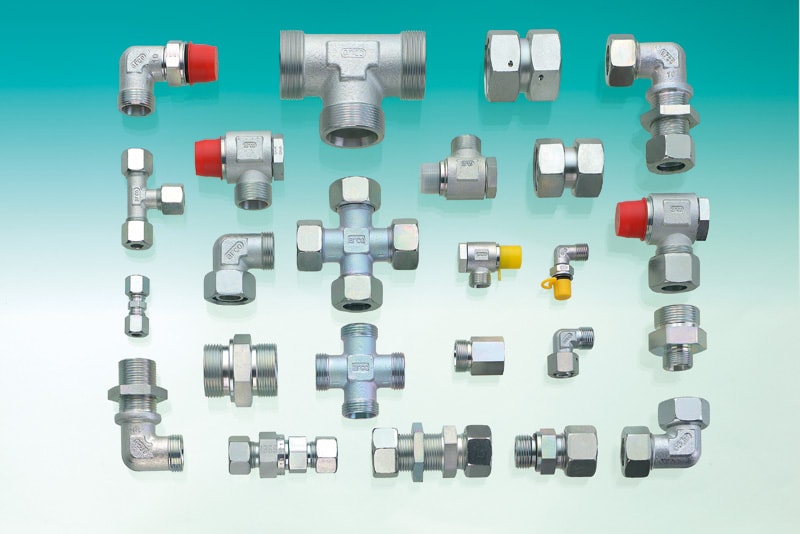

По материалу изготовления выделяют: металлические фитинги Металлические соединители можно монтировать на трубы любого типа. В этом заключается их основное преимущество. На рынке представлены изделия, выполненные из таких материалов:

  • Медь. Считается лучшим вариантом для монтажа. Характеризуется долговечностью и надежностью. Но стоимость материала выше, чем у других изделий.
  • Латунь. Обладает хорошими эксплуатационными качествами. Используется при монтаже шлангов высокого давления, пластиковых и металлических систем.
  • Чугун. Устойчив к воздействию химических веществ. Выдерживает высокое давление и большую нагрузку.
  • Сталь. Такой фитинг можно купить на замену чугунному. Он также способен выдерживать большое давление и нагрузку, однако – быстрее выходит из строя.

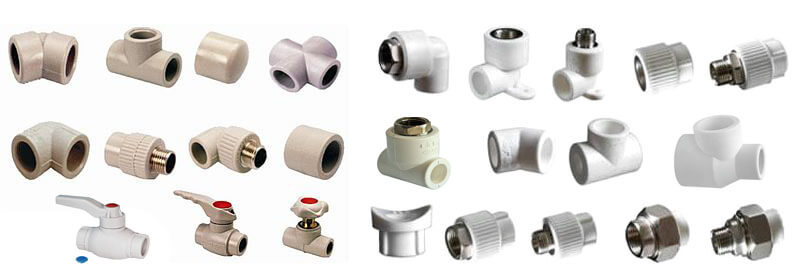

Соединители из конструкционных полимеров применяются только для соединения пластиковых труб. Чтобы не возникало сложностей со стыковкой, материал фитинга должен быть таким же, как у трубопровода. Для изготовления стыковочных элементов используют:

  • Полиэтилен. Характеризуется ударопрочностью и морозостойкостью.
  • Поливинилхлорид. Не разрушается под воздействием агрессивной среды, не горит.
  • Полипропилен. Устойчив к воздействию химических веществ, теплу и истиранию.

Роль фитинга

Фитинг получает достаточно сильную нагрузку во время работы гидравлической системы. На него воздействуют различные температуры, давление, химические вещества, вибрации и т.д. Его роль сложно переоценить, ведь от качества фитингов (будь то металлические или конструкционные изделия) зависит прочность соединения в системе. Поэтому отнестись к их выбору необходимо максимально ответственно.
